紡粘法無(wú)紡布是無(wú)紡布行業(yè)中發(fā)展最快的品種，占無(wú)紡布總產(chǎn)量的４０％左右。以聚丙烯為原料的紡粘法無(wú)紡產(chǎn)品廣泛應(yīng)用于醫(yī)用材料、衛(wèi)生材料、家具用布、地毯基布、裝飾材料、防護(hù)材料、汽車工業(yè)等方面。

聚丙烯是一種純線型的飽和碳?xì)涓呔畚?，大分子上不含極性基團(tuán)和活性基團(tuán)，具有高度的化學(xué)穩(wěn)定性。聚丙烯纖維結(jié)晶度高、結(jié)構(gòu)致密、疏水性強(qiáng)，這些特點(diǎn)使得聚丙烯難以提供染色席位，染料分子無(wú)法或難以擴(kuò)散到其內(nèi)部。因此，為了提高聚丙烯無(wú)紡布的實(shí)用性和美觀性，在生產(chǎn)中采用色母粒紡前染色法。本文就色母粒的選用對(duì)紡粘法無(wú)紡布生產(chǎn)的影響進(jìn)行分析。

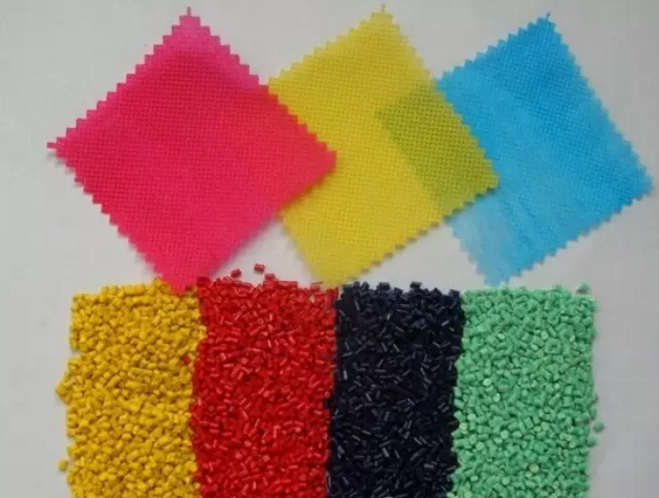

色母粒的成分選用色母粒是指顏料按２０％～８０％的比例經(jīng)研磨或雙螺桿擠出機(jī)均勻地分散到樹(shù)脂中而制得的顏色顆粒，具有著色效果優(yōu)良，便于自動(dòng)計(jì)量和運(yùn)輸，節(jié)約能源，無(wú)粒塵、無(wú)污染等優(yōu)點(diǎn)。國(guó)際色母粒市場(chǎng)集中在美國(guó)、西歐、日本等，我國(guó)色母粒生產(chǎn)廠家主　要分布在廣東、浙江、江蘇、山東、北京、上海等省市。在紡粘法聚丙烯生產(chǎn)中，色母粒的成分選用主要從以下幾個(gè)方面考慮。

1、顏料：顏料是色母粒中的主要成分，主要有無(wú)機(jī)顏料收稿日期：２００７．０３—０２　和有機(jī)顏料兩大類。無(wú)機(jī)顏料一般為金屬氧化物、硫化物或金屬鹽，具有較好的耐光性和耐氣候性，這對(duì)于抗光性較差的聚丙烯樹(shù)脂來(lái)說(shuō)意義重大。其缺點(diǎn)是粒徑較大；有機(jī)顏料具有著色力強(qiáng)、分散性好、色澤鮮艷等優(yōu)點(diǎn)，但其在光照下往往會(huì)引起飽和度下降，易造成著色成品褪色，建議選用粒徑合適的無(wú)機(jī)顏料。

顏料的耐熱性是指在生產(chǎn)或使用溫度下顏料的顏色或性能發(fā)生變化的溫度，要求其耐熱性在250℃左右，此時(shí)有色制品色差小；同時(shí)所選顏料耐遷移性要＞５級(jí)，耐光性６～８級(jí)，與聚丙烯樹(shù)脂具　有較好的相容性，與其他添加劑的協(xié)同性好，在紡絲　加工過(guò)程中著色牢固；對(duì)于醫(yī)療和婦嬰用品，顏料中不能含用危害健康的重金屬成分，如鎘、鉛、汞等。顏料粒徑大小直接影響顏料的分散程度和成品性能，若顏料粒徑過(guò)小，比表面積大，表面自由能就會(huì)較大，易聚積成團(tuán)，造成其在聚丙烯樹(shù)脂中分散不勻；若顏料粒徑偏大，則會(huì)在生產(chǎn)中堵塞過(guò)濾板和噴絲板，使纖維在拉伸時(shí)毛絲和斷頭現(xiàn)象增多，甚至?xí)箻?shù)脂或助劑由于停留時(shí)間過(guò)長(zhǎng)而造成熱分解，影響纖維的物理機(jī)械性能。一般顏料顆粒平均粒徑控　制在０．１－－０．５／１ｍ之間。

2、載體 ：載體是色母粒的基體，可使色母粒呈顆粒狀，占色母粒的３０％～５０％，載體應(yīng)與顏料具有較好的親和力和相容性，選擇載體時(shí)要考慮與被著色樹(shù)脂的　相容性及其對(duì)著色體系其它性能的影響。

由于紡粘法的紡絲速度較大，對(duì)載體的分子量及其分布的要求較為嚴(yán)格，建議選用熔融指數(shù)為2010min左右的茂金屬催化劑合成的聚丙烯。采用茂金屬催化劑合成的聚丙烯，其分子量分布系數(shù)＜４，可以有效地提高顏料在色母粒中的協(xié)和性和分散性，成品著色牢固，美感增強(qiáng)，物理機(jī)械性能提高，可以制備成顏料含量為80％的高濃度色母粒，降低生產(chǎn)成本。

3、分散劑：分散劑能夠包裹于顏料顆粒表面，減小顏料的　表面自由能，將顏料分散成細(xì)微、穩(wěn)定的顆粒而均勻　地分布在熔體中，并在加工過(guò)程中不發(fā)生團(tuán)聚。通常要求分散劑和顏料具有較好的親和力，與載體具有較好的相容性。從經(jīng)濟(jì)效益和實(shí)用性上講，建議選用聚丙烯蠟作為分散劑，其軟化點(diǎn)高，分子量分布窄，無(wú)異味，可以顯著提高母粒的著色能力，降低色差，減少紡絲中斷絲、滴絲現(xiàn)象。最常使用的分散劑有粉末狀、片狀等。普通蠟的顆粒明顯大于顏料顆粒，對(duì)顏料顆粒的包裹不均勻，建議選用微粉蠟。微粉蠟的顆粒尺寸與顏料尺寸接近，蠟粉粒子填充在顏料粒子間可以使顏料粒子保持一定距離并提供潤(rùn)濕作用，能夠顯著改善顏料的分散性。

4、色母粒的綜合指標(biāo)

5、色母粒的加入量：色母粒的加入量直接影響紡絲工藝和產(chǎn)品的染　色效果。加入量少，染色深度不夠或染色不勻，加入量過(guò)多，會(huì)形成人為雜質(zhì)，增加了紡絲難度。同時(shí)由　于色母粒的熔點(diǎn)較常規(guī)切片低，灰度高，從而使熔體　粘度發(fā)生變化，可紡性變差，絲條拉伸性能下降。實(shí)　踐表明，當(dāng)加入量在１．２％～３．６％時(shí)，成品上染好，　可紡性較好。

6、色母粒的混入位置：色母粒畢竟與常規(guī)切片的品質(zhì)指標(biāo)有所差異，為了減少色母粒的熱分解，有條件的廠家，色母粒的加熱熔融應(yīng)單獨(dú)采用１個(gè)專用的小螺桿，并通過(guò)計(jì)量裝置與大螺桿中的熔體直接混合后進(jìn)入熔體過(guò)濾　器。

7、其它方面：為了減少成品的色差，在生產(chǎn)中還要注意以下的環(huán)節(jié)。（１）建立每種色母粒在某一配比下的標(biāo)準(zhǔn)樣本，按照標(biāo)準(zhǔn)樣本的配比對(duì)進(jìn)廠混合后的色母粒進(jìn)　行打樣檢驗(yàn)，并與標(biāo)準(zhǔn)樣本對(duì)照；（２）對(duì)進(jìn)廠的同品種、同批號(hào)的色母粒進(jìn)行混合，對(duì)同品種、不同批號(hào)的色母粒也要進(jìn)行混合；（３）在色母粒進(jìn)入螺桿前，要盡量去除顆粒過(guò)大和過(guò)小的色母粒，以保證其在螺桿中熔融均勻和完全；（４）在生產(chǎn)一個(gè)色號(hào)時(shí)中途盡量不要更換色母粒批號(hào)。

色差是有色紡粘法聚丙烯無(wú)紡布生產(chǎn)中一個(gè)常見(jiàn)的現(xiàn)象，色母粒成分的合理選擇和正確的工藝控制可以最大程度上將色差控制在合理的范圍內(nèi)，提高產(chǎn)品的質(zhì)量。
